橫川機器人(深圳)有限公司

DD馬達音圈電機直線電機模組LMC有鐵芯電機LMC系列無鐵芯電機直驅多動子環形線UVW對位平臺管狀電機

LMC系列無鐵芯電機系例LM700系列無鐵芯電機

?具有卓越的性能、定位準確性以及運行效率。

?噪音小、無需維護并且運轉順暢無誤

?散熱相比無鐵芯效果好

?大推力和高剛性

?行程長度不受限制


產品詳情

產品描述

橫川·YOKOKAWA 系列直線電機模組，包括無鐵芯電機和有鐵芯電機類型的模組，載臺長度有135mm、190mm、270mm、378mm多種可選類型，分別對應多種推力和負載 遞增的多個范圍。標準的模組提供50mm遞增(1000以內)可選有效行程。



LMC系列有鐵芯電機

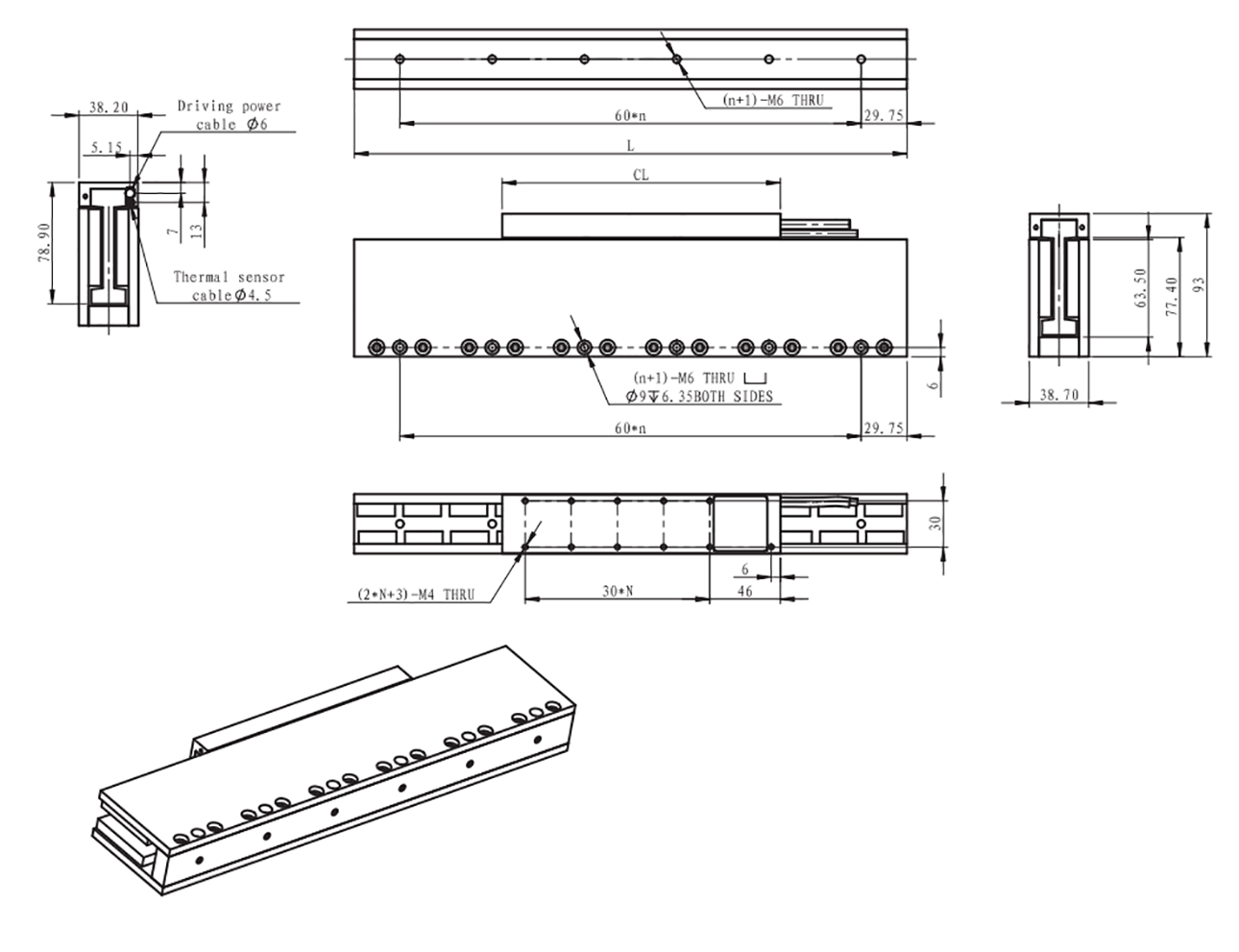

外形圖(單位:mm)


額定性能 符號 單位 LM700-X1 LM700-X2 LM700-X3 LM700-X4 LM700-X5 LM700-X6
峰值推力 Fp N 694 1416 2016 2576 3270 4032
 持續推力（溫度Tmax下）請參考閱注釋① Fc N 100 203 289 370 470 579
電機常數（25℃下） Km N/√W 15.9 22.6 27.7 32 35.8 43
連續功率 Pc W 26 52 78 104 130 156
              電氣規格
    繞組形式 N1 N1 N4 N1 N4 N1 N4 N1 N4 N1 N4
峰值電流 Ip Arms 16 16 32 16 32 16 32 16 32 16 32
持續電流（在溫度Tmax下） Ic Arms 2.3 2.3 4.6 2.3 4.6 2.3 4.6 2.3 4.6 2.3 4.6
電阻（在25℃±10%下） Rm 歐姆 4.7 9.5 2.4 14.3 3.6 19 4.7 23.8 6 23.8 6
電感±20% L mH 6.2 12.5 3.2 17.7 4.7 25.3 6.3 31.2 7.8 37.5 9.6
反電勢常數（在25oC±10%下） Ke Vpeak/m/s 35.4 72.3 36.2 103 51.5 131.5 65.8 166.9 83.5 206 103
推力常數（在25oC±10%下） Kf N/Arms 43.4 88.5 44.3 126 63 161 80.5 204 102.2 252 126
              機械規格
線圈總成質量±15% Mc kg 0.71 1.42 2.13 2.84 3.55 4.26
永磁體總成質量±15% Mw kg/84mm 2.1 2.1 2.1 2.1 2.1 2.1
      品質因數與附加數據
極距 Tm mm 84 84 84 84 84 84
磁性吸引力 Fa kN 0 0 0 0 0 0
最高允許線圈溫度 TmaX ℃ 120 120 120 120 120 120
對應定子型號     T-LM700-XXX T-LM700-XXX T-LM700-XXX T-LM700-XXX T-LM700-XXX T-LM700-XXX

應用案例

了解更多>>
上一個：LM500 系列無鐵芯電機 下一個：LM700系列無鐵芯電機
